官方规格书下载:
规格书下载: https://www.st.com/resource/en/datasheet/STM32H750IB.pdf

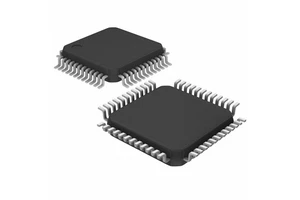

型号描述:
STM32H750xB器件基于高性能Arm® Cortex®-M7 32位RISC核心，最高运行频率为480MHz。Cortex®-M7核心具有浮点单元（FPU），支持Arm®双精度（符合IEEE 754标准）和单精度数据处理指令以及数据类型。STM32H750xB器件支持一整套DSP指令和内存保护单元（MPU）以增强应用程序安全性。STM32H750xB器件集成了高速嵌入式存储器，包括128KB闪存、最多1MB的RAM（包括192KB TCM RAM、最多864KB用户SRAM和4KB备份SRAM），以及连接到APB总线、AHB总线、2x32位多AHB总线矩阵和支持内外存访问的多层AXI互连的广泛增强I/O和外设。
所有器件提供三个ADC，两个DAC，两个超低功耗比较器，低功耗RTC，高分辨率定时器，12个通用16位定时器，两个用于电机控制的PWM定时器，五个低功耗定时器，真随机数生成器（RNG）和加密加速单元。这些器件支持用于外部sigma-delta调制器的四个数字滤波器（DFSDM）。它们还具有标准和高级通信接口。
功能特性:
包括ST最先进的专利技术
32位Arm® Cortex®-M7核心，具有双精度FPU和L1缓存：16KB数据缓存和16KB指令缓存；频率最高可达480MHz，MPU，1027 DMIPS/ 2.14 DMIPS/MHz（Dhrystone 2.1），以及DSP指令
内存128KB闪存1MB RAM：192KB TCM RAM（包括64KB ITCM RAM + 128KB DTCM RAM，用于时间关键性的例程），864KB用户SRAM和4KB备份域中的SRAM双模式Quad-SPI存储器接口，最高运行频率133MHz灵活的外部存储控制器，具有最多32位数据总线：SRAM，PSRAM，NOR闪存，同步模式下运行的最高133MHz的SDRAM/LPSDR SDRAM8/16位NAND闪存存储器CRC计算单元
安全ROP，PC-ROP，主动篡改，安全固件升级支持，安全访问模式
通用输入/输出最多168个具有中断功能的I/O端口
重置和电源管理3个独立的电源域，可以独立时钟门控或关闭：D1：高性能功能D2：通信外设和定时器D3：复位/时钟控制/电源管理1.62到3.6V应用电源和I/O端口POR，PDR，PVD和BOR内嵌USB电源，内置3.3V内部调节器以供应内部PHYs内嵌调节器（LDO），可配置可伸缩输出以供应数字电路电压在运行和停止模式中可调（6个可配置范围）备份调节器（~0.9V）用于模拟外设/VREF+低功耗模式：Sleep，Stop，Standby和VBAT支持电池充电
低功耗VBAT电池操作模式，具有充电功能CPU和域电源状态监视引脚在待机模式下2.95μA（备份SRAM关闭，RTC/LSE打开）
时钟管理内部振荡器：64MHz HSI，48MHz HSI48，4MHz CSI，32kHz LSI外部振荡器：4-48MHz HSE，32.768kHz LSE3× PLL（1用于系统时钟，2用于核心时钟），支持分数模式
互连矩阵
4个DMA控制器以卸载CPU1×高速主直接内存访问控制器（MDMA），支持链表2×双口DMA，带有FIFO1×基本DMA，具有请求路由器功能
最多35个通信外设4× I2Cs FM+接口（SMBus/PMBus）4× USARTs/4x UARTs（ISO7816接口，LIN，IrDA，最高12.5 Mbit/s）和1× LPUART6× SPIs，3个带有多路复用的全双工I2S音频类准确度通过内部音频PLL或外部时钟，1× I2S在LP域中（最高150MHz）4× SAIs（串行音频接口）SPDIFRX接口SWPMI单线协议主接口MDIO从接口2× SD/SDIO/MMC接口（最高125MHz）2× CAN控制器：2个带有CAN FD，1个带有定时CAN（TT-CAN）2× USB OTG接口（1FS，1HS/FS）无晶振解决方案，支持LPM和BCDEthernet MAC接口，带有DMA控制器HDMI-CEC8-至14位摄像头接口（最高80兆赫兹）
11个模拟外设3× 16位最大分辨率的ADC（最多36通道，最高3.6MSPS）1× 温度传感器2× 12位D/A转换器（1兆赫兹）2× 超低功耗比较器2× 运算放大器（7.3兆赫兹带宽）1× 用于sigma delta调制器的数字滤波器（DFSDM），具有8通道/4个滤波器
GraphicsLCD-TFT控制器，支持XGA分辨率Chrom-ART图形硬件加速器（DMA2D），以减少CPU负载硬件JPEG编解码器
最多22个定时器和看门狗1× 高分辨率定时器（最大分辨率2.1纳秒）2× 32位定时器，最多4个输入捕获/输出比较/脉冲宽度调制或脉冲计数器和正交（增量）编码器输入（最高240兆赫兹）2× 16位高级电机控制定时器（最高240兆赫兹）10× 16位通用定时器（最高240兆赫兹）5× 16位低功耗定时器（最高240兆赫兹）2× 看门狗（独立和窗口）1× SysTick定时器RTC，具有亚秒精度和硬件日历
加密加速AES 128、192、256、TDES，HASH（MD5、SHA-1、SHA-2），HMAC真随机数生成器
调试模式SWD和JTAG接口4K字节嵌入式跟踪缓冲区
96位唯一ID
